您現在的位置：首頁>產品展示>氣象環境監測站>氣象儀器更新時間：2025-02-19
光伏板隱裂快速檢測儀
產品型號：WX-EL3
產品價格：電議
產品品牌：萬象環境
光伏板隱裂快速檢測儀又稱組件el測試儀，光伏電站測試儀，光伏板隱裂快速檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險。
15666889815
在線咨詢
產品介紹
光伏板隱裂快速檢測儀產品簡介：
光伏板隱裂快速檢測儀又稱組件el測試儀，光伏電站測試儀，光伏板隱裂快速檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險。
便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險，
便攜式EL檢測儀高感檢測設備具備更高的成像檢測精度在N型半片組件測試更為突出，并且搭載專業級EL檢測軟件可幫助用戶在檢測過程中就完成測試報告的處理工作。
同時具備了多組件成像能力，能夠完成1～2組光伏板的同步成像，畫質更高，檢測速度更快，光伏電站檢測業務首選設備。
應用場景：
適用于光伏電站組件到貨檢與安裝后支架上組件測試，以及倉庫/實驗室/工廠的組件質量檢測，可配套組串電源實現多組件組串測試
可識別缺陷類型：
|
隱裂 |
破片 |
碎片 |
斷柵 |
黑心 |
虛焊 |
熱斑 |
|
工藝污染 |
低效率片 |
黑邊 |
燒結 |
過刻 |
穿孔 |
pid |
產品特點優勢：
1、2400萬級高感紅外相機、圖像解析更清晰
2、全時暗光自動對焦模塊在夜晚測試具備更卓越的對焦性能
3、軟件控制相機與電源的同步測試無需多步操作上電與拍照
4、程控恒流電源現場檢測實現24小時不間斷測試
5、平板電腦可無線控制整套設備操作并查看檢測結果
6、專業級EL檢測APP軟件實現報告一體化生產模式
7、儲能電源現場檢測無需任何準備即可測試
8、三米碳纖維三腳架安裝后組件多角度測試更便捷
9、整機無線遠程操作測試，一人即可完成整個項目
10、三防拉桿箱攜帶運輸輕便安全
應用領域：
|
場景 |
工廠組件、倉庫組件、電站現場組件測試、組串測試 |
|
測試 |
白天：戶外防紅外暗室測試；室內無太陽光環境測試 夜晚：直接三腳架測試，燈光月光無影響 |
|
對象 |
晶硅組件、薄膜組件（可定制） |
|
數量 |
單塊組件成像檢測 |
可選配件配置：
|
儲能電源 |
30AH儲能；續航1500塊組件，1kw功率 |
|
組串電源 |
1500V進口程控電源，1～36塊組件同步供電 |
|
防紅外暗室 |
2300x2300x1200mm白天檢測模塊 |
|
備用電源 |
輸出60V10A，AC220V輸入，1.5kg |
標配規格參數：
|
模塊 |
配置 |
規格 |
|
相機模塊 |
像素 |
2476萬像素（高感） |
|
分辨率 |
6000x4000 |
|
|
芯片 |
23.5x15.6mm、CMOS傳感器 |
|
|
紅外芯片 |
Lailx10s鍺芯片99.9%紅外折射率 |
|
|
精度 |
0.5.0mm/pixel |
|
|
檢測速度 |
0.1～30s可調 |
|
|
弱電流測試 |
可在3A弱電流呈現清晰隱裂成像 |
|
|
光屏蔽 |
燈光、月光、星光、室內輕微太陽光、300輻照度以下太陽光對測試無影響 |
|
|
檢測面積 |
4000mm*3000mm |
|
|
同步成像 |
1～2塊組件 |
|
|
鏡頭 |
18mm廣角紅外鏡頭 |
|
|
對焦模式 |
全時暗光自動對焦 |
|
|
電池 |
980mah |
|
|
內存卡 |
32GB |
|
|
數據線 |
10cm |
|
|
電源模塊 |
容量 |
10AH |
|
電芯 |
高性能離鋰電池 |
|
|
輸出電流 |
8A |
|
|
電流精度 |
0.1A |
|
|
輸出電壓 |
70V |
|
|
電壓精度 |
0.1V |
|
|
負載功率 |
100W～600W；上限不高于700W |
|
|
檢測數量 |
300～500塊光伏板 |
|
|
控制面板 |
LED數顯程控面板 |
|
|
功能設置 |
延遲斷電功能 |
|
|
程控模塊 |
軟件無線控制檢測上電 |
|
|
穩態模塊 |
恒定電源輸出電流電壓不受電量大小變化 |
|
|
電路保護 |
短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板 |
|
|
上電線 |
10cm交流三孔輸入線 |
|
|
直流線 |
5m直流輸出線、MC4端口對接組件 |
|
|
電腦 |
平板電腦 |
64G、10.5英寸 |
|
Wi-Fi |
2.4G |
內置2.4GWi-Fi無線控制模塊 |
|
4G |
高性能Wi-Fi控制器、150控制范圍 |
|
|
軟件 |
檢測控制 |
無線控制：相機檢測 無線控制：EL電源測試 |
|
登陸設置 |
賬號+密碼+授權碼 |
|
|
相機控制 |
可調節相機曝光時間、ISO、光圈等 |
|
|
電源控制 |
可控制電源長時通電、可控制電源延遲通斷電并同步拍照檢測 |
|
|
條碼匹配 |
掃碼器、攝像頭、手動錄入 |
|
|
水印 |
日期防偽水印 |
|
|
缺陷標記 |
可在檢測圖標記對應缺陷位置 |
|
|
缺陷分類 |
可將所檢測圖片安卓5個缺陷分類保存并管理 |
|
|
項目管理 |
可對檢測圖像導出生成檢測報告 |
|
|
PC |
電腦軟件 |
檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件 |
|
支架系統 |
檢測支架 |
3米碳纖維支架 |
|
檢測云臺 |
支架一體式安裝，360度旋轉 |
|
|
定位模塊 |
檢測定位 |
十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率 |
|
使用環境 |
沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境 |
|
|
質保售后 |
2年質保、24H響應、72H故障解決方案、備品備件協調 |

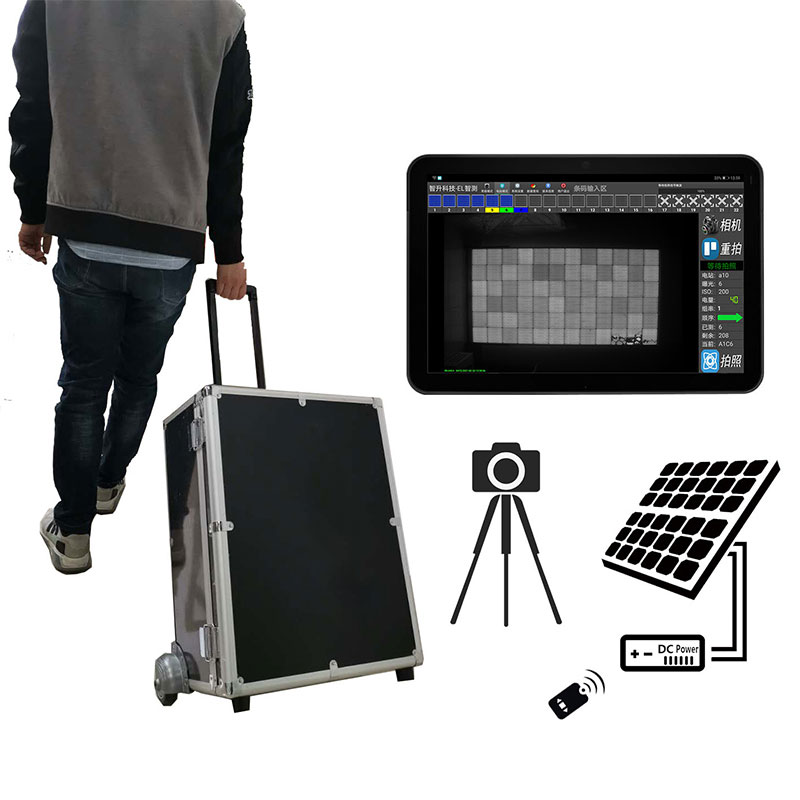

配置清單：
|
序號 |
名稱 |
規格 |
數量 |
單位 |
|
1 |
EL相機 |
2400萬紅外相機，全時暗光自動對焦，高感紅外 |
1 |
臺 |
|
2 |
EL紅外鏡頭 |
18mm廣角紅外鏡頭；精度0.8mm |
1 |
臺 |
|
3 |
平板電腦 |
64G平板電腦 |
1 |
臺 |
|
4 |
Wi-Fi傳輸模塊 |
內置2.4G Wi-Fi模塊 |
1 |
套 |
|
5 |
Wi-Fi控制模塊 |
4G Wi-Fi軟件控制模塊；150米無線控制 |
1 |
套 |
|
6 |
數據線/充電器 |
標準 |
1 |
套 |
|
7 |
相機電池 |
標準 |
2 |
套 |
|
8 |
檢測支架 |
3m碳纖維三腳架 |
1 |
套 |
|
9 |
檢測云臺 |
720云臺 |
1 |
臺 |
|
10 |
EL-DC智能移動電源 |
10AH儲能，70V，700W，恒流恒壓輸出，程控，續航300～500塊組件，APP軟件控制通斷電 |
1 |
臺 |
|
11 |
上電線 |
5米 |
1 |
根 |
|
12 |
檢測定位儀 |
十字鐳射激光定位，快速定位檢測組件位置 |
1 |
套 |
|
13 |
設備拉桿箱 |
專用三防儀器拉桿箱； |
1 |
套 |
|
14 |
LX-APP管理軟件 |
無線控制相機檢測；無線控制移動電源通斷電，條碼手動/掃碼/視頻錄入并對應匹配檢測圖片，圖片水印防偽；缺陷手動標記，缺陷Ai標記，缺陷識別分類保存；項目管理；檢測報告導出word（圖片報告，定位報告）；圖像矯正；電站建模等功能 |
1 |
套 |
|
15 |
windows軟件 |
檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件 |
1 |
套 |
|
* |
適用場景 |
光伏電站安裝前測試；支架上組件測試 |
